建設方：上海萬喜登酒店
承建方：上海彬煌鋼結構有限公司

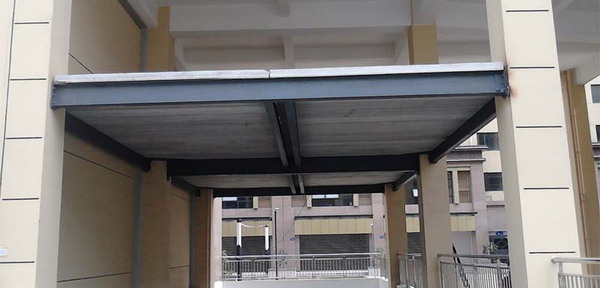

工程概況：本 鋼結構夾層是根據上上海萬喜登酒店的要求，進行局部鋼結構夾層工程。 本鋼結構夾層樓面鋼梁采用248*124*5*8H鋼，樓面次梁采用198*99*4.5*7H鋼，樓蓋平臺采用五孔混凝土樓板。
該鋼結構夾層工程建筑面積為102平方米。施工工期為5天。設計使用年限為30年。抗震7度，防火等級為三級。
鋼結構夾層時鋼梁與原結構連接
序號 原結構類型 連接形式 連接類型
1 砌體 增設立柱或者 直接擱置 簡支或剛結
2 框架 預埋件 剛結
3 鋼結構 連接板或者焊接 剛結
連接形式說明：
砌體 主鋼梁位置設置深度不小于10cm洞口，經計算若砌體抗壓強度不夠，可在梁端底部增設端承板傳力，
減小對砌體的壓強。主鋼梁校正安裝完畢后以微膨脹性細石砼塞縫。此種連接類型屬于簡支連接，為
避免震動變形等因素破壞連接部分，主鋼梁宜比設計要求截面更大。
若不能設置洞口或者砌體質量太差不宜直接承受主鋼梁荷載，可考慮增設鋼立柱連接主鋼梁，通過立
柱傳力至立柱底部結構。立柱上下及柱身應與原結構可靠連接。此種連接類型屬于剛結連接。
框架 原框架梁或柱需連接主鋼梁的位置將預埋連接鋼板用化學螺栓固定，主鋼梁與連接鋼板焊接連接，通
過化學螺栓及鋼板與原結構的摩擦傳力。施工過程中需要將鋼板位置磨平以保證鋼板與原結構有效接
觸面積而連接緊固。
在實際工程中，還有另外一種連接形式，就是先將槽鋼通過化學螺栓與原結構連接，然后將主鋼梁連
接在槽鋼上。這種形式結構傳力不明確，并且槽鋼與原結構接觸不充分而摩擦力降低，化學螺栓會隨
主梁振動而劇烈振動，從而導致化學螺栓過早的疲勞剪切破壞。所以建議不宜用此種方式。
|
