上海鋼結構天橋（新式連廊）施工安裝過程圖 由上海彬煌鋼結構有限公司承建的新式鋼結構天橋（又名鋼結構連廊）已在半月前完美竣工，該天橋長23米，橋寬2.7米，橋高4米，離地面12.6米，主架使用鋼結構，優(yōu)質H型鋼加工安裝而成，外檔使用優(yōu)質耐力板。由于這兩棟廠房原有的混凝土結構承擔不了新建鋼結構天橋的重量，因此新立組合鋼立柱。該項目全由正規(guī)設計院出圖，所有鋼材刷了防火涂料，通道兩邊的耐力板上各開4檔小窗。這種類型的鋼結構天橋造價費用低于在兩棟廠房內各建一座電梯，而且使用時更便捷。適用于所有場所。施工安裝過程圖如下：

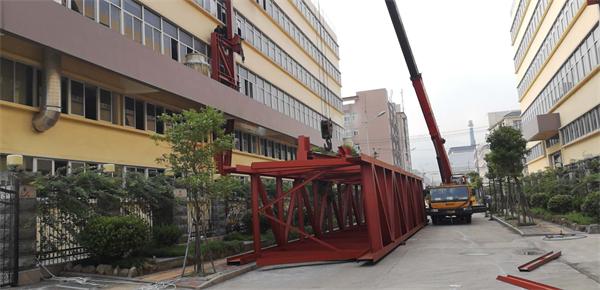

一、天橋主鋼架拼裝

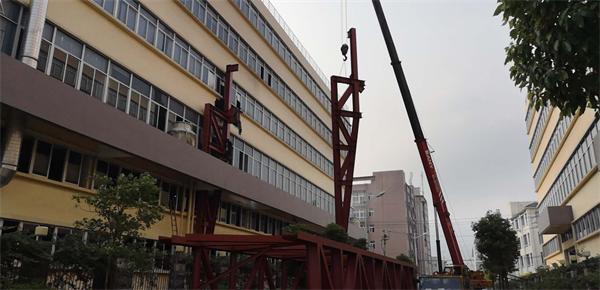

二、組合鋼柱吊裝

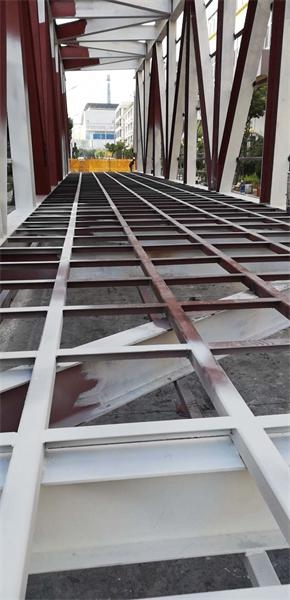

三、天橋鋼構件噴刷防火涂料正在進行中

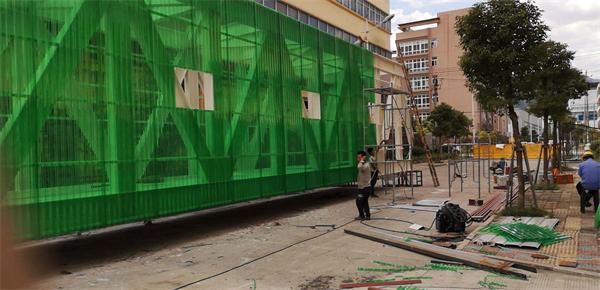

四、天橋外墻安裝優(yōu)質耐力板

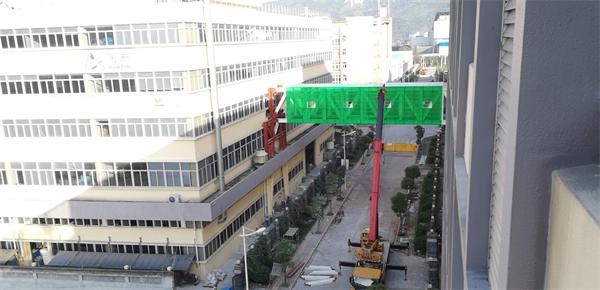

五、鋼結構天橋橋體吊裝1

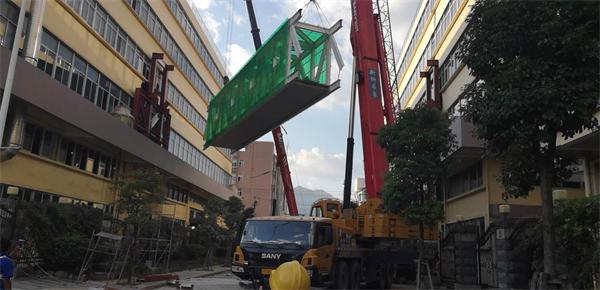

六、鋼結構天橋橋體吊裝2

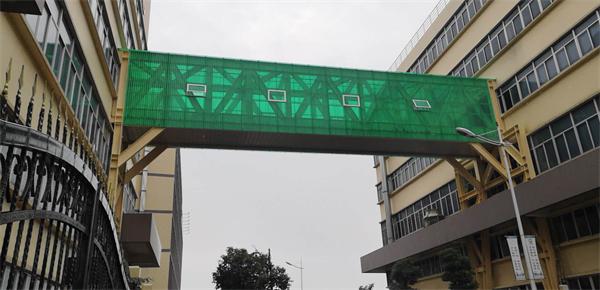

七、竣工后的鋼結構天橋仰視圖
